云熱像
帶電設備紅外診斷的理想工具
擁有《中國電力科學研究院檢測報告》
依據帶電設備紅外診斷應用規范要求，采用離線型紅外熱像儀對帶電設備進行紅外診斷時，大體分為一般檢測和精確檢測兩種方式。
一般檢測：用紅外熱像儀對電氣設備表面溫度進行較大面積的巡視性檢測。
精確檢測：用檢測電壓致熱型和部分電流致熱型設備的表面溫度分布去發現內部缺陷，對設備故障作精確判斷，也稱診斷性檢測。
精確檢測相比一般檢測而言，需要檢測人員花費更多數據處理成本和時間，并且具備豐富的經驗和專業的故障判斷能力。
因此，精確檢測的成本更高，實施頻率相比一般檢測較低。
如果有一款產品具備精確檢測的專業能力，并能提高一般檢測和靖確檢測的工作效率，則是帶電設備紅外診斷的理想工具！

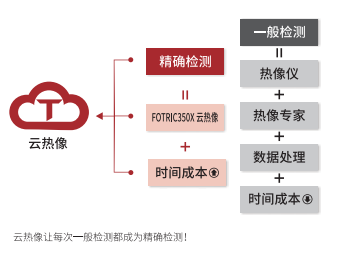

云熱像讓每次一般檢測都成為精確檢測！
熱像儀與云熱像的區別
熱像儀只能提供溫度值和熱分布圖像，不能直接診斷設備當前的狀態和預測未來可能的故障隱患，每次檢測都將耗費大量時間進行后期的數據處理分析。

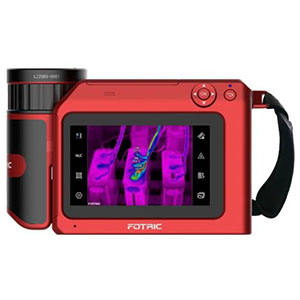

FOTRIC 350X云熱像“慧"預測，現場可直接顯示設備歷史數據趨勢圖，輔助用戶預測帶電設備未來狀態；

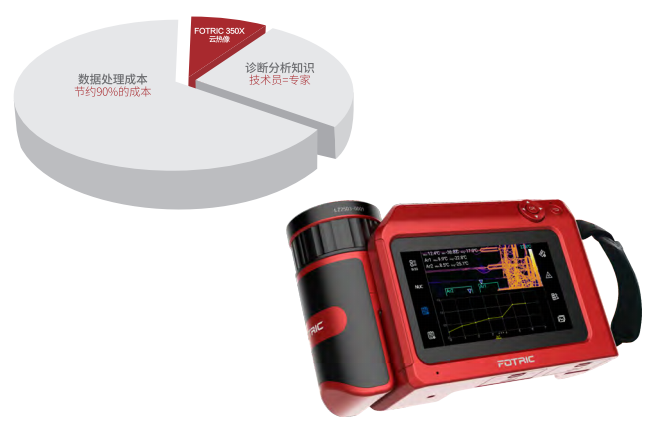

與熱像儀相比，F(xiàn)OTRIC 350X云熱像能幫助用戶提高十倍工作效率，內置電力專家的診斷經驗和電力行業診斷規范，具有精確檢測的智能診斷分析能力；基于PdmIR熱像數據管理系統會自動管理并整合設備臺賬、檢測任務和檢測數據，幫助用戶節約90%的數據處理成本。
FOTRIC 350x云熱像“慧”聚四大功能，幫助用戶以極小的投入構建基于大數據的智慧運維體系，加快實現工業4.0。是時候把熱像儀升級為云熱像了！
「慧」快十倍

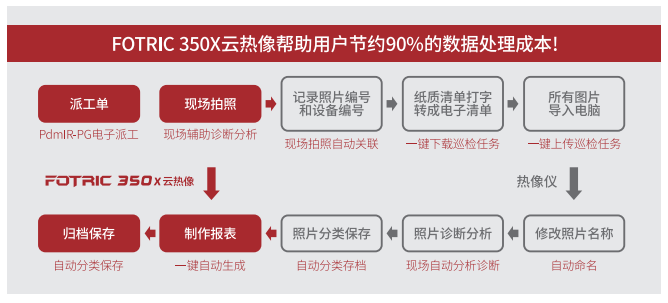

基于FOTRIC 350X云熱像和PdmlR-PG熱像數據管理系統，自動實現設備與檢測數據的關聯存儲。完全剔除了派工單打印、編號記錄。照片診斷分析、照片分類保存。制作報告等耗費大量數據處理成本的環節。
與熱像儀相比，F(xiàn)OTRIC350X云熱像的工作效率提高了10倍。
「慧」管理
檢測數據管理
熱像儀雖然能夠保存被測設備的溫度圖像數據，但是缺乏數據結構化的能力，同時后期需要花費大量的數據處理成本，保存的檢測數據未被有效管理，最終淪落為沒有價值的無效數據。

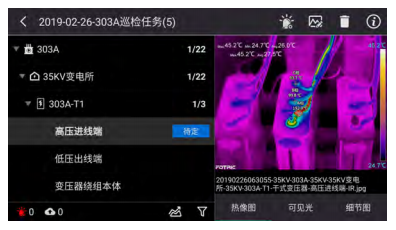

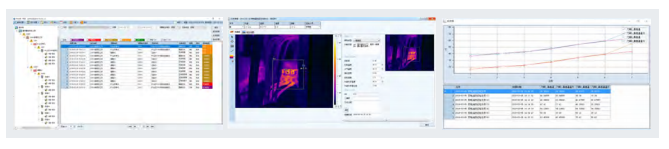

FOTRIC PdmIR-PG熱像數據管理系統以樹狀結構的方式，電子化管理設備臺賬，為用戶提供檢測任務數據統計、工作報表展示，數據查詢、圖像分析、歷史趨勢分析等豐富的數據管理功能。
FOTRIC PdmIR-PG熱像數據管理系統基于結構化數據引擎，對歷史檢測數據具有準確分析和智能預測的能力，幫助電力用戶輕松構建數字化標準化、智能化的熱像大數據平臺。
「慧」診斷
對帶電設備進行紅外診斷時，熱像儀無法直接判斷設備當前的狀態，需要經驗非常豐富的熱像專家，結合專業知識和診斷規范進行診斷。

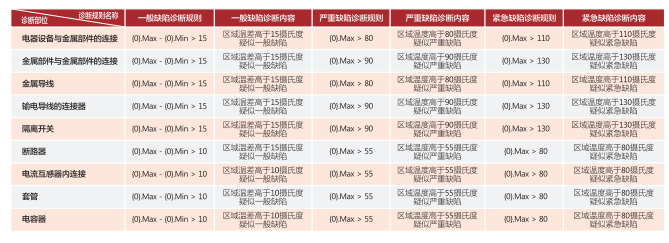

與熱像儀相比，F(xiàn)OTRIC 350X云熱像內置DL/T664-2016版的《帶電設備紅外診斷應用規范》和專家經驗，現場檢測時可直接調用診斷規范，輔助診斷設備當前狀態，給出“正常、—般缺陷、嚴重缺陷。緊急缺陷"等診斷結論，根據診斷結論自動給予方案建議，并將診斷結論和解決方案保存于當次檢測任務內。大大降低了用戶的使用成本和學習成本，大幅提升檢測效率。

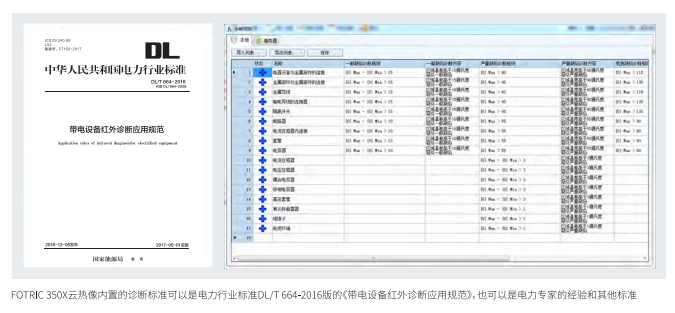

FOTRIC.350X云熱像內置的診斷標準可以是電力行業標準DL/T 664-2016版的《帶電設備紅外診斷應用規范》，也可以是電力專家的經驗和其他標準。
「慧」預測

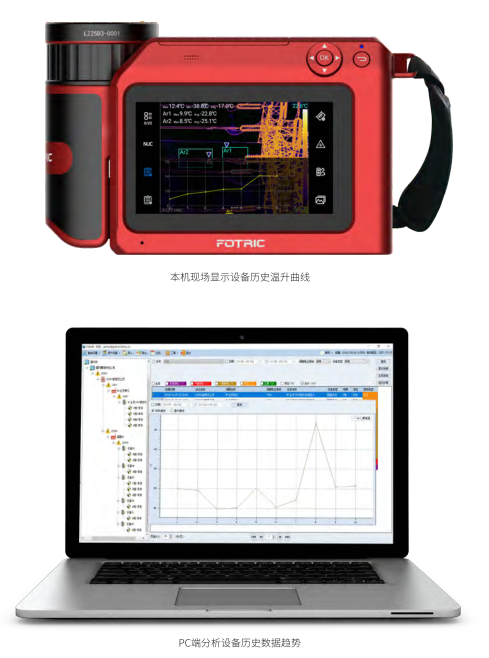

FOTRIC 350X云熱像內置結構化數據引擎，基于用戶以往檢測的歷史數據，現場直觀顯示設備歷史溫度或溫升曲線，幫助用戶預測設備未來可能的溫度或溫升趨勢，檢測數據量越大，預測結果越準確。
結構化數據引擎，提升歷史數據趨勢分析的有效性。
1.熱像照片自動命名（設備臺賬或掃描二維碼）
2.FOTRIC專利的熱像場景智能匹配技術實現標準化拍攝（專利號201410152243.7）
3基于環境條件自動調整測量數據（比如夏天或者冬天檢測，氣溫不同，自動屏蔽環境溫度干擾）
強大的硬件性能

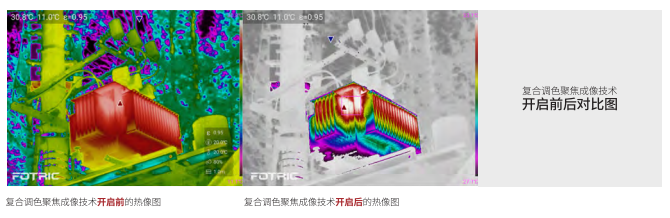

復合調色聚焦成像技術
FOTRIC自有的復合調色聚焦成像技術，其出色的熱成像效果，非常適用于復雜場景中分析特定目標的細微溫差，有利于現場快速得出正確的診斷結論（FOTRIC自有技術）。

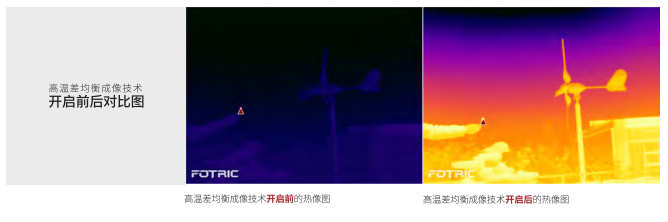

高溫差均衡成像技術
FOTRIC自有的高溫差均衡成像技術，可以在高溫差場景中，清晰顯示所有目標的熱梯度（FOTRIC自有技術）。

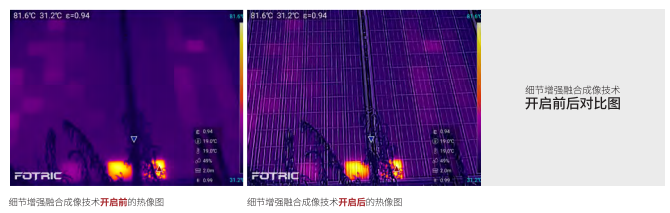

細節增強融合成像技術
FOTRIC自有的細節增強融合成像技術，支持在熱像圖上融合可見光輪廓細節，輕松定位故障的具體位置（FOTRIC自有技術）。
PdmlR-PG熱像數據管理系統

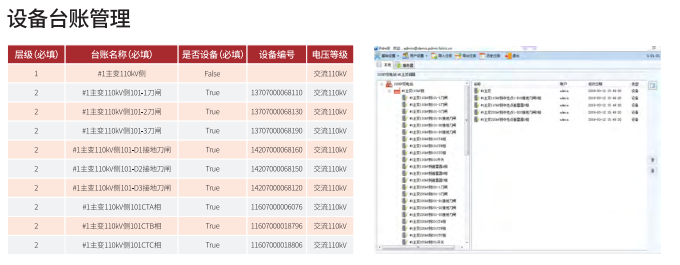

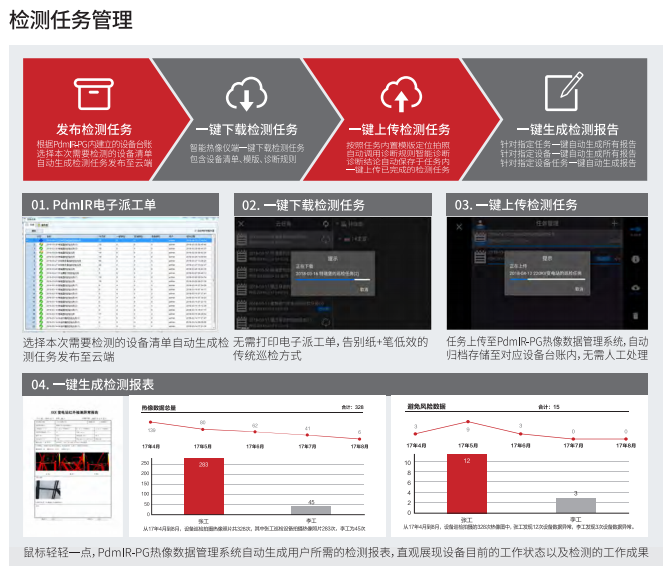

基于PdmIR-PG熱像數據管理系統，輕松實現設備臺賬管理、檢測任務管理、檢測數據管理、診斷規則管理，對于每次檢測的數據自動進行結構化處理、分類存儲和深度整合，節約用戶90%的數據處理成本，幫助電力用戶以極小的投入構建基于大數據的智慧運維體系。

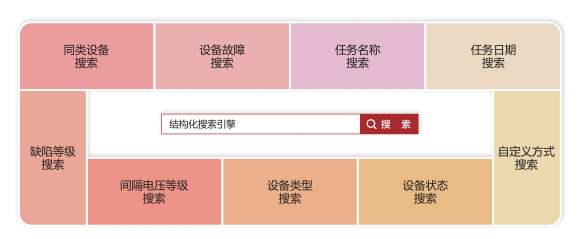

結構優化搜索引擎

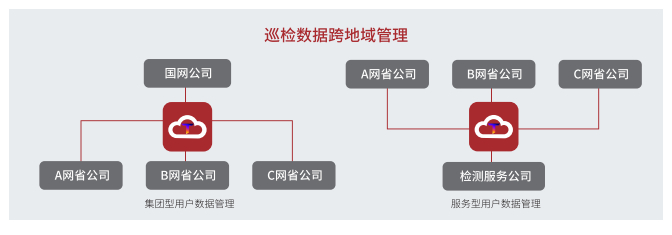

可選配云服務，實現本地?cái)?shù)據與云端數據的上傳、下載。同步和共享，打破空間壁壘，幫助用戶實現檢測數據跨地域管理。
FOTRIC可為電力行業用戶定制內部網絡專屬服務器與云服務。

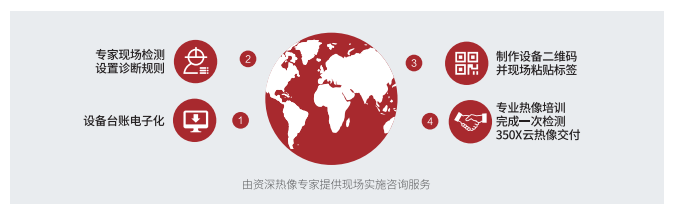

專家秘鑰

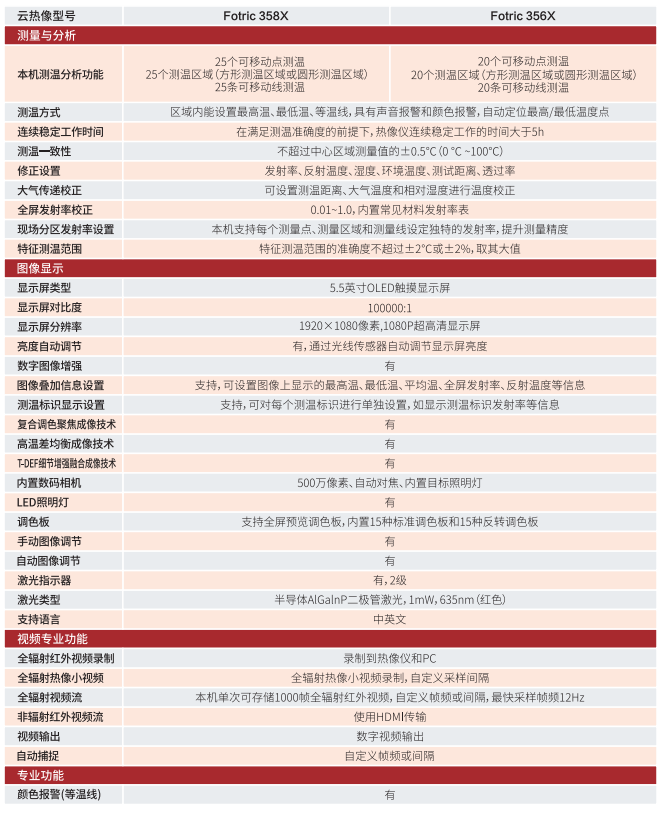

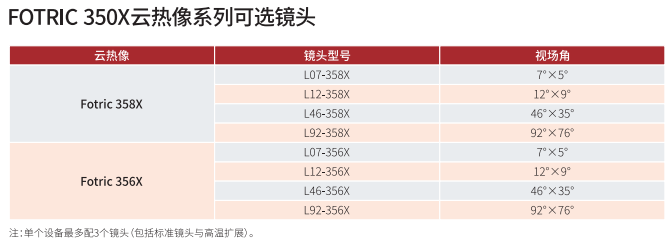

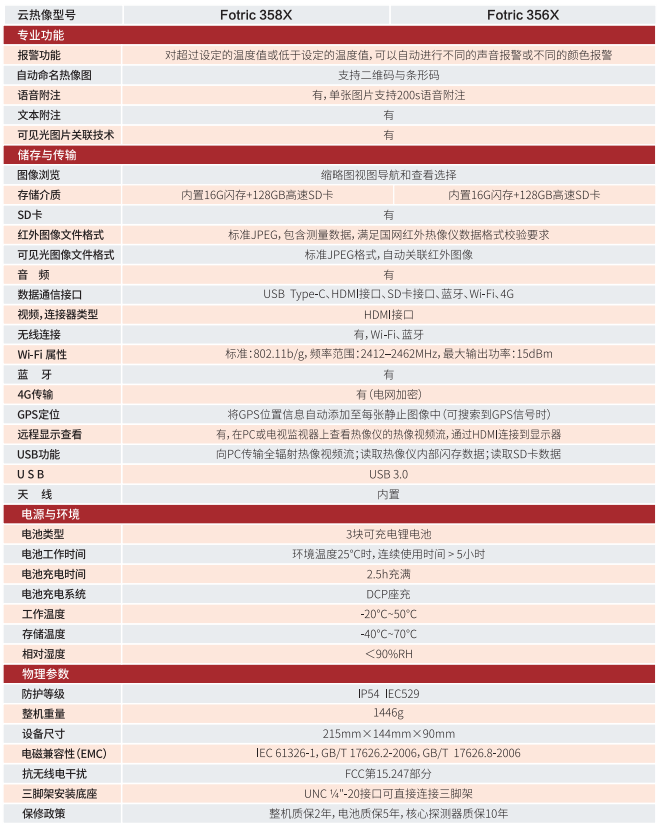

技術參數
